在工業循環冷卻水系統的運行管理中，腐蝕速率的控制是有明確紅線的——《工業循環冷卻水處理設計規范》（GB/T 50050-2017）規定，碳鋼設備傳熱面水側腐蝕速率應小于0.075 mm/a，銅合金和不銹鋼應小于0.005 mm/a。然而，一個在大多數現場被默認接受的現實是：腐蝕監測至今仍以掛片失重法為主——在系統中放置金屬掛片，運行30天以上取出稱重，用質量損失反推這一時段的平均腐蝕速率。這種方法從原理上決定了，等到掛片數據擺在運行人員桌上時，它所描述的腐蝕早已發生在過去的幾十天里。將在線腐蝕速率監測儀納入日常監控體系，正是彌補掛片法這一原生缺陷的關鍵舉措。


掛片法算的是舊賬，在線監測看的是現場

掛片法通過稱重計算腐蝕速率的原理本身并沒有問題——質量損失法至今仍是實驗室評定金屬耐蝕性能的標準方法之一，掛片表面腐蝕產物的微觀形貌和成分分析也能為腐蝕類型判斷提供有價值的信息。但從循環水系統運行調控的實際需求來看，這種“出結果即歷史”的滯后性是無法回避的缺陷。


一個掛片周期通常為30至90天，這期間補水氯離子可能因水源切換而驟升，pH可能因加酸控制偏差而短期跌破下限，緩蝕劑投加泵可能因故障停運數日——每一次水質波動都會在金屬表面留下相應的腐蝕痕跡，但這些信息都被壓縮進掛片的最終失重?cái)?shù)值里。運行人員拿到掛片數據時，只能判斷“這幾十天整體控得好或不好”，卻無法追溯具體是哪幾天、哪次操作導致了腐蝕加劇，原因分析和措施調整因此失去了明確的方向。


從機理層面看，掛片法測定的是金屬在一段時間內的累積腐蝕量，反映的是這一時段的腐蝕總損失，即已經發生的腐蝕量，不能反映腐蝕過程中金屬腐蝕速率的變化趨勢。當掛片數據最終確認“超標”時，設備的壁厚減薄和局部點蝕已經實際發生，損失不可逆轉。


電化學線性極化法，把腐蝕監測從“翻舊賬”變成“實時感知”

要突破掛片法在響應速度上的限制，在線檢測需要從“累積稱重”的原理切換為“實時感知”的路徑。目前工業循環水領域應用較成熟的方案是腐蝕在線監測儀所采用的電化學線性極化法（LPR）。


線性極化法的基本原理是對浸入循環水中的工作電極施加一個微小的極化電位擾動（通?？刂圃?plusmn;10 mV至±20 mV之間），檢測由此產生的極化電流變化，依據 Stern-Geary 方程換算出工作電極表面的瞬時腐蝕速率。LPR法能在數分鐘內完成一次測量，實現對腐蝕狀態的實時感知；同時，極化擾動極小，對金屬表面的自然腐蝕狀態幾乎不產生干擾，可以連續重復測量。這意味著運行人員能夠看到水溫升高時腐蝕速率是否同步上升、氯離子沖擊后腐蝕曲線有沒有尖峰、緩蝕劑投加恢復正常后速率何時回落——這些信息是掛片法在一個月的平均數字里無法提供的。


雙原理在線方案，兼顧快速響應與數據可信度

LPR法解決了響應速度問題，但在工業循環水的復雜水質條件下，電極表面積垢、微生物黏泥附著等因素可能改變?nèi)芤弘娮枧c極化阻抗的構成，單靠一種檢測原理有時不易分辨測量偏差是來自腐蝕速率的真實變化還是電極表面的狀態變化。

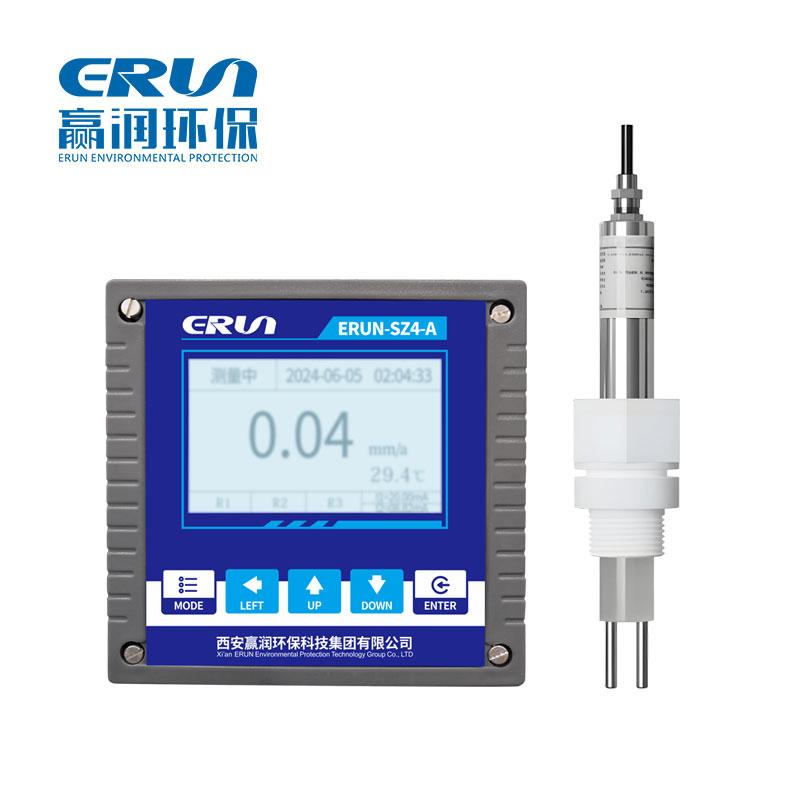

贏潤環保研發生產的ERUN-SZ4-A-N7在線腐蝕率分析儀通過雙原理組合來應對這一工況挑戰。儀器同時采用線性極化法（LPR）和電化學交流阻抗頻譜分析（EIS）兩種檢測方式，LPR負責快速獲取瞬時腐蝕速率，滿足日常監控對響應速度的要求；EIS通過掃頻方式分析溶液電阻與極化阻抗的頻譜特征，輔助判斷電極表面是否存在膜層或沉積物干擾。兩種原理的同源數據互為參照，有助于在數據出現異常時快速判斷是工況波動還是電極狀態變化所致。


從技術參數看，該儀器腐蝕速率測量范圍0-0.5 mm/a，分辨率0.0001，重復性±0.0001，響應時間約50秒，對GB/T 50050-2017所規定的0.075 mm/a和0.005 mm/a控制限值具有足夠的測量分辨能力。


傳感器探針材質提供不銹鋼、碳鋼、銅三種選項，分別對應不同換熱管材的腐蝕監測對象。傳感器防護等級IP68，過程連接為G1螺紋，適配流通式或管道式安裝，滿足循環水現場潮濕、凝露乃至偶發浸沒的安裝環境要求。溫度補償功能覆蓋0~80℃，自動對測量值進行校正，使冬夏數據具有可比性，也便于評估換熱器壁溫變化對腐蝕速率的影響?？刂破鳂?biāo)配RS485 Modbus RTU通訊輸出，可選配4-20mA模擬量輸出，可接入DCS或PLC系統。


設備壽命等不起一份“過去式”的報告

將在線腐蝕速率監測儀納入循環水日常監控，最終落回到一個系統性問題上：腐蝕速率是循環水處理效果的綜合體現。結垢趨勢、微生物黏泥、濃縮倍數控制、余氯波動、緩蝕劑投加——任何一個環節偏離控制區間，最終的代價都會以“管束穿孔、換熱器泄漏”的形式集中呈現。掛片法提供的“歷史結論”具有階段性的評判價值，但如果腐蝕管理的反饋回路始終存在30天以上的時差，一次失控工況從發生到被發現的窗口期內，設備損傷已經完成。在線監測將腐蝕數據從“出結果即歷史”變?yōu)?ldquo;實時趨勢線”，為運行人員在腐蝕加速的第一時間采取干預措施提供了可能。
