無線互聯受限空間監測氣體預警系統
無線互聯受限空間監測氣體預警系統簡介：
1、系統實現功能
1.1 多參數環境檢測
可檢測被測區域的氣體濃度狀態、溫濕度、壓力、位置信息等，并可通過無線數據遠傳至后臺，由移動終端APP進行查看。
1.2 全方位預警互聯功能
1）現場檢測儀濃度超標報警、跌落報警、SOS呼救報警、位移報警等提示，并將報警信息發送給周圍其它設備；
2）周圍其它設備收到預警信息發出報警；
3）區域監測主機或數據網關收到預警信息發出報警；
4）移動APP或遠程云平臺收到預警信息發出告警；
5）AI識別違規操作及風險預警，并傳輸給周圍其它設備告警。
1.3 數據存儲功能
儀器設備可存儲被測點定時存儲或報警觸發的濃度值，以便進行數據查詢。標配存儲10萬條數據，本機還可顯示實時曲線。
1.4 位置追蹤
GPS/北斗實時定位，通過移動終端或后臺掌握工人與儀器位置，提高應急搶險效率。

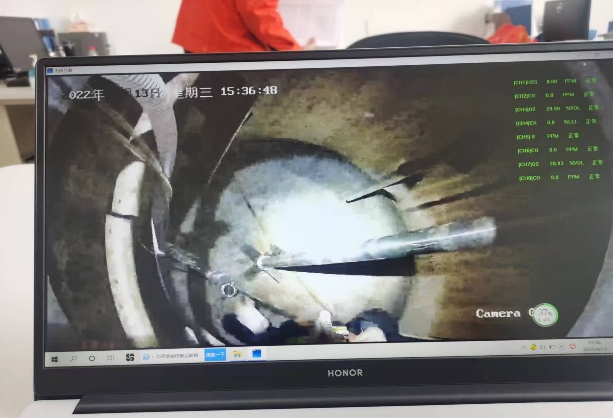

1.5 視頻監控
1）移動檢測儀實時錄像，本地存儲視頻圖像；
2）云平臺可遠程獲取視頻圖像，并通過云臺遠程操控遠端攝像頭旋轉查看圖像，支持遠程錄像及回放；
3）支持移動終端通過云平臺或者區域監測主機、網關查詢視頻圖像；
4）支持AI算法識別中毒跌倒、安全帽未佩戴、抽煙等，并發出云報警；
5）區域監測主機可查看移動檢測儀視頻圖像，并支持語音對講、喊話。
1.6 云平臺系統
通過4G/WIFI或有線網絡傳輸?shù)皆破脚_，實現遠程監控現場工況，根據環境監測數據、定位、視頻圖像等信息迅速決策；可在系統下查看歷史記錄和視頻錄像，歷史記錄云平臺默認保存2個月，可根據要求及時下載歷史記錄保存；支持語音對講、遠程操控攝像頭等功能。
1.7 數據傳輸
受限空間內氣體檢測儀、移動檢測儀通過無線自組網絡，將數據傳輸?shù)絽^(qū)域監測主機或數據網關，然后通過4G/WIFI或有線網絡傳輸?shù)皆破脚_。
2、作業流程
2.1 預查
受限空間作業開始前，先用泵吸式檢測儀對受限空間進行采樣檢測，以檢測密閉空間中的氧氣、硫化氫、一氧化碳和可燃氣，也可以檢測密閉空間的VOC揮發性有機化合物。確定安全后，工人可以進入作業。
2.2 進入
作業中，監測主機或數據網關放在受限空間外。施工工人攜帶便攜式氣體檢測儀和移動檢測儀進入作業，將移動檢測儀布置在視野寬闊位置，方便視頻監控作業場所，同時檢測周圍環境氣體濃度；便攜式檢測儀隨身攜帶，檢測作業人員周圍環境濃度。外邊監護人員可通過監測主機或手機/iPad查看監測數據。
2.3 聯動預警
一旦任意一個檢測點的氣體濃度超標，儀器就會報警。通過儀器內部無線網絡，報警信號會迅速傳給網內其它儀器，形成聯動預警，所有工人可以同時進行撤離。
具有AI識別功能的移動檢測儀識別到中毒跌倒、安全帽未佩戴、抽煙、打手機等圖像時，立即報警，并將報警信號傳給周圍其它設備及云平臺，實現報警互聯和云報警。
2.4 遠程監測
所有設備測量數據及視頻圖像可遠程傳至后臺，管理中心可以遠程及時發現和處理現場事故，從而保障有關清洗作業的安全有序進行。
2.5 數據記錄
視頻和檢測數據在本地設備端都有記錄，可通過數據下載核查，同時也可通過云平臺進行視頻錄像和數據記錄。

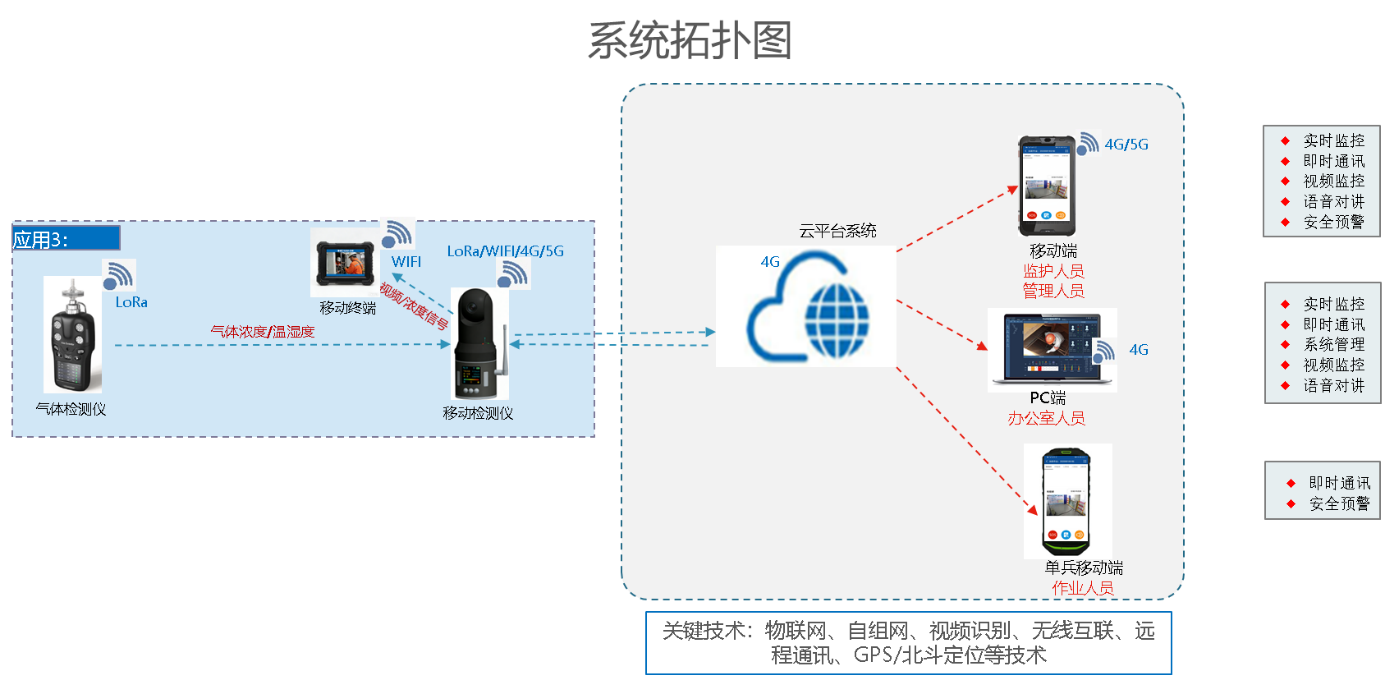

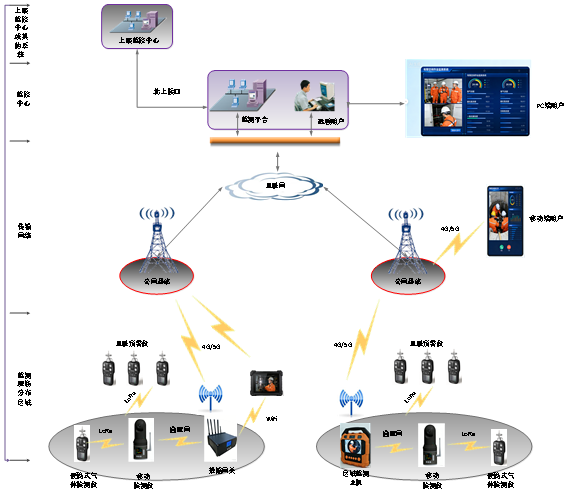

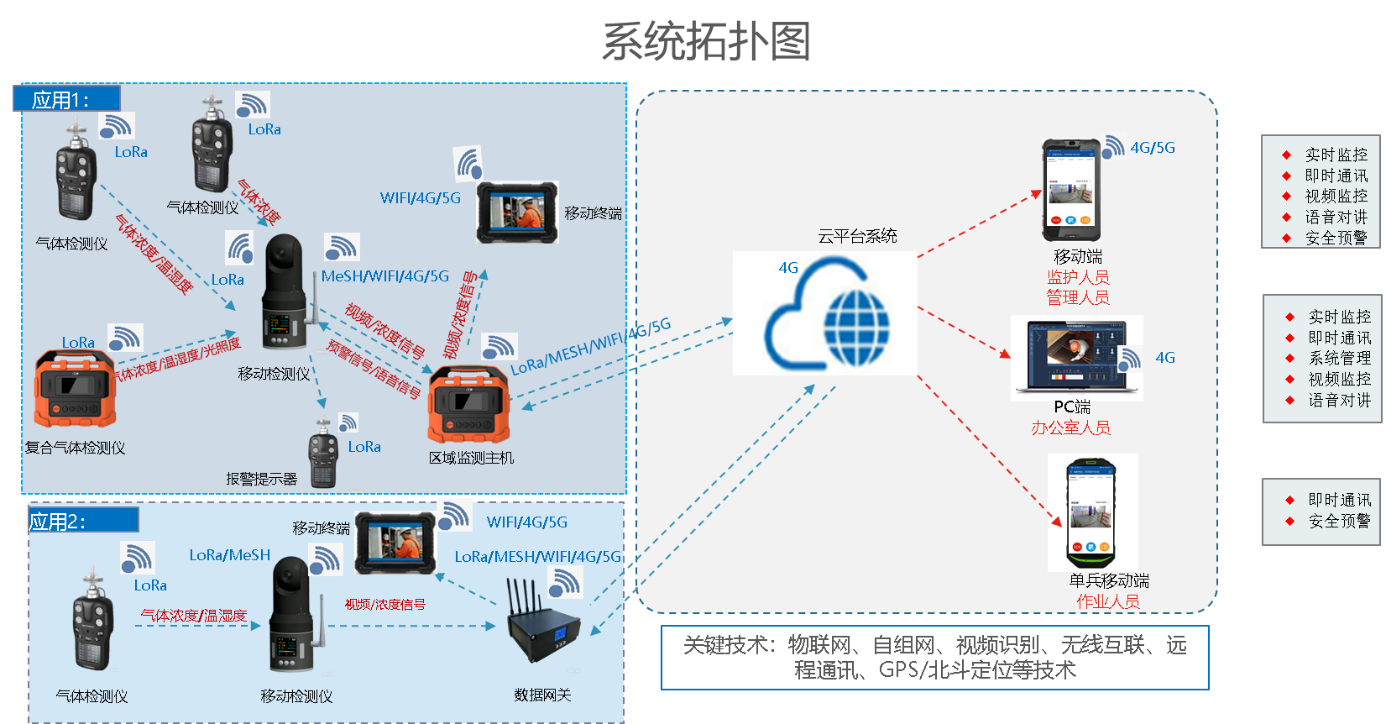

3、系統產品清單
系統由區域監測主機或數據網關、移動檢測儀、便攜氣體檢測儀、移動終端及云平臺等部分組成。系統架構及拓撲圖如下：
| 系統產品清單 | |||||
| 產品名稱 | 規格型號 | 布置位置 | 配置說明 | 數量 | 配置 |
| 移動檢測儀 | ERUN-PG5300 | 受限空間內部 | 集視頻、氣體濃度于一體，內置攝像頭200w像素，帶紅外，云臺攝像機，報警互聯，可選配AI功能 | 1 | 必配 |
| 數據網關 | / | 受限空間外部或出入口附近 | 支持無線自組網圖傳，4G/5G路由，用于數據傳輸及報警互聯，語音對講，與區域監測主機二選一 | 1 | 必配 |
| 移動終端 | ERUN-IPAD | 受限空間外部 | 可查看受限空間內部視頻，濃度數據，報警互聯，與移動檢測儀語音對講，監護人員使用 | 1 | 必配 |
| 便攜式氣體檢測儀 | ERUN-PG5600 | 受限空間內部 | 氣體濃度、溫濕度檢測等，個人防護，LoRa通訊 | 1 | 選配 |
| 便攜式報警提示器 | ERUN-PG71B4 | 施工區域周圍 | 預警無線互聯報警，接收其它設備的報警信息及濃度顯示，LoRa通訊 | 4 | 選配 |
| 區域監測主機 | ERUN-QB9810 | 受限空間外部或出入口附近 | 可配置傳感器，溫濕度、光照、4G/5G路由、圖傳無線模塊等，監護人員使用，替代數據網關和移動終端 | 1 | 選配 |
| 云平臺 | ERUN | 監控平臺 | 可通過手機、ipad及電腦登錄系統查看氣體濃度和視頻圖像，支持遠程語音對講和錄像，歷史記錄等 | 1 | 必配 |
無線互聯受限空間監測氣體預警系統設備概述：

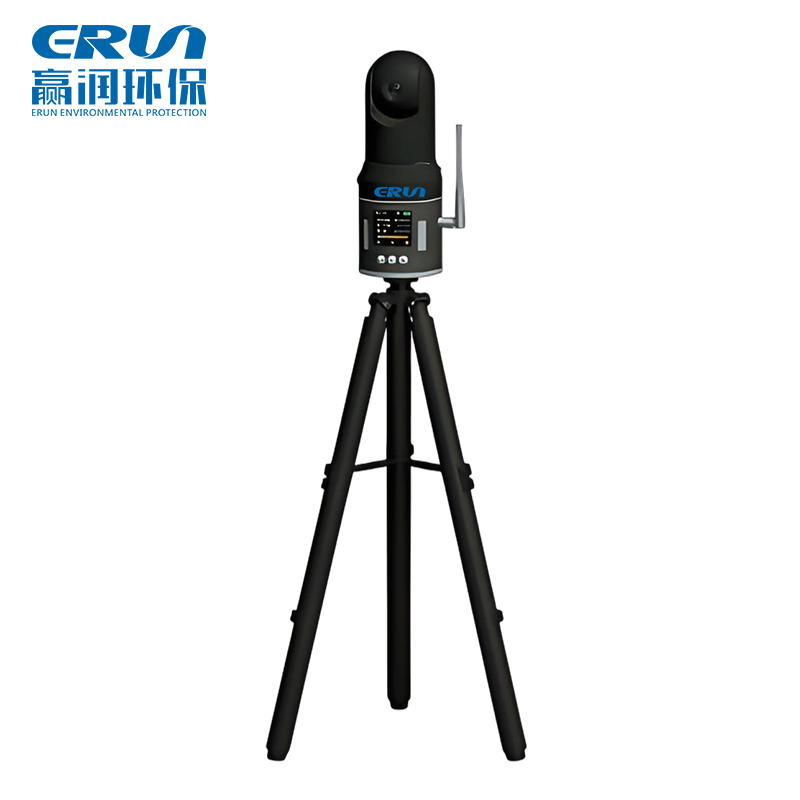

1、移動式防爆布控球氣體檢測儀（多功能防爆布控球）ERUN-PG5300
1.1 功能特點
★一體化設計：集成度高，重量輕，內含氣體傳感器、高清攝像機、云臺、語音對講、大容量鋰電池及通訊模組等
★擴散式氣體測量，支持1-6種氣體檢測，可選泵吸式
★LED應急照明
★采用數字傳感器，每個傳感器可插拔、智能識別、即插即用，免標定，可插在任意傳感器插槽位置
★傳感器缺失報警，傳感器壽命到期預警
★360°環形報警提示，無死角
★多按鍵操作，快捷一鍵消音，一鍵SOS緊急呼救
★高清液晶屏顯示，IPS全視角
★內置拾音器和喇叭，實現語音對講
★數據存儲，可以視頻錄像和記錄存儲，通過網頁可下載歷史記錄。標配128G存儲卡，具有兩個外置TF卡槽，方便取卡和導出文件，可選配大容量存儲卡
★通訊接口：航空接頭，充電及RJ45網口通訊
★10倍光學變焦高清攝像頭
★云臺控制：水平范圍720°連續旋轉，垂直范圍 -20°~90°
★支持紅外夜視功能，光線較暗情況下也能成像清晰
★字符疊加：氣體數據疊加在機芯視頻圖像上遠傳，錄像視頻內含有濃度數據
★視頻傳輸支持GB28181協議
★同時支持WIFI、4G/5G等通訊方式，具有信號強度顯示，可在任何場合實現快速自動組網布控，可選配LORA、Mesh
★選配功能：北斗定位，多臺儀器之間無線互聯，支持移動終端APP查看，遠程報警，通過電話、短信、微信進行提醒
★AI功能：選配，可識別是否佩戴安全帽、抽煙、打電話
★支持遠程維護及遠程升級
★數據恢復功能，部分或全部恢復出廠數據
★內置氣體庫（可燃、VOC、有毒氣體）
★多種報警音可選，報警音可分別獨立設置，報警音量大于95dB@30厘米
★多種報警方式報警模式，多個報警點設置，可關閉報警
報警方式：聲光報警、語音報警
報警種類：濃度報警、欠壓報警、故障報警
報警模式：低報警、高報警、區間報警、TWA/STEL報警
★誤操作識別功能
★零點自動跟蹤
★目標點多級校準
★本安電路設計，防爆、防振、抗靜電，抗輻射
★支持三腳架、坐式，磁力吸附等安裝方式
★防護等級IP65
1.2 主要技術參數
| 參數項 | 技術指標 |
|---|---|
| 檢測因子 | 同時檢測1-6種氣體和溫濕度、氣壓、海拔，可另配置多個傳感器進行更換檢測，即插即用，智能識別。檢測氣體包括有毒氣體、可燃氣體、氧氣、二氧化碳、VOC等，根據現場環境和用戶需求而定 |
| 檢測范圍 | 根據現場環境和用戶需求而定 |
| 分辨率 | 0.001ppm（0-10ppm高精度）/0.01ppm（0～10 ppm）；0.01ppm（0～100 ppm），0.1ppm（0～1000 ppm），1ppm（0～1000 ppm以上）；0.1%LEL；0.1%、0.01%Vol |
| 單位顯示 | 單位可選：μmol/mol、ppm、pphm、ppb、mg/m³、μg/m³、%Vol、%LEL |
| 檢測原理 | 電化學、催化燃燒、紅外、熱導、半導體、PID光離子等，根據量程、現場環境和用戶需求而定 |
| 傳感器壽命 | 電化學2-3年，催化燃燒2-3年，紅外5-10年，熱導2-5年，PID 2-3年 |
| 檢測方式 | 擴散式 |
| 顯示方式 | 高清液晶屏顯示，IPS全視角 |
| 顯示內容 | 實時濃度、單位、氣體名稱、報警狀態、時間、存儲狀態、通訊狀態、電量、充電狀態等 |
| 檢測精度 | 典型精度：≤±2% FS（可選更高精度傳感器） |
| 不確定度 | ≤±2% |
| 線性度 | ≤±2% |
| 重復性 | ≤±2% |
| 響應時間 | T90≤30秒（通用） |
| 恢復時間 | ≤30秒（通用） |
| 工作電源 | DC7.4-12V |
| 電池容量 | DC11.2V，5000mAh可充電的高分子聚合物鋰電池，工作時間≥8小時 |
| 報警音量 | 大于95dB@30厘米；大于90dB@1米 |
| 視頻 | 200W像素，可選配更高像素 |
| 紅外夜視 | 距離≥30米 |
| 云臺控制 | 水平范圍720°連續旋轉，垂直范圍 -15°~90° |
| 字符疊加 | 氣體數據疊加在機芯視頻圖像上 |
| 使用環境 | 溫度：-20℃~+55℃，可定制-40℃~+70℃；相對濕度：10-95%RH |
| 通訊接口 | 航空接頭，充電及RJ45網口通訊 |
| 數據存儲 | 標準容量TF卡128G，最大可以選配1Tx2 |
| 界面語言 | 中文、英文 |
| 防爆等級 | ExibⅡCT4Gb;Ex ibⅢC T130℃ Db |
| 防護等級 | IP65 |
| 外殼材質 | 鋁合金 |
| 外型尺寸 | 最大尺寸φ102.6×274.6 |
| 重量 | 約2kg |
| 標準附件 | 說明書、合格證、充電器、充電線、三腳架、儀器安全箱、工具包 |
| 選配功能 | 1、環境溫度檢測：-40℃~+70℃ 精度0.5℃；環境濕度檢測：0-100%RH 精度3%RH 2、無線數據傳輸：可選配LoRa、MESH 3、無線互聯 4、GPS/北斗定位 5、泵吸式 |
| 廠家資質 | 企業信用證書AAA、國家高新技術企業證書、ISO45001職業健康安全管理體系認證證書、ISO9001質量管理體系認證證書、IS014001環境管理體系認證證書等 |
| 產品資質 | 計量器具型式批準證書CPA、防爆證、計算機軟件著作權登記證書等 |
1.3 儀器圖片

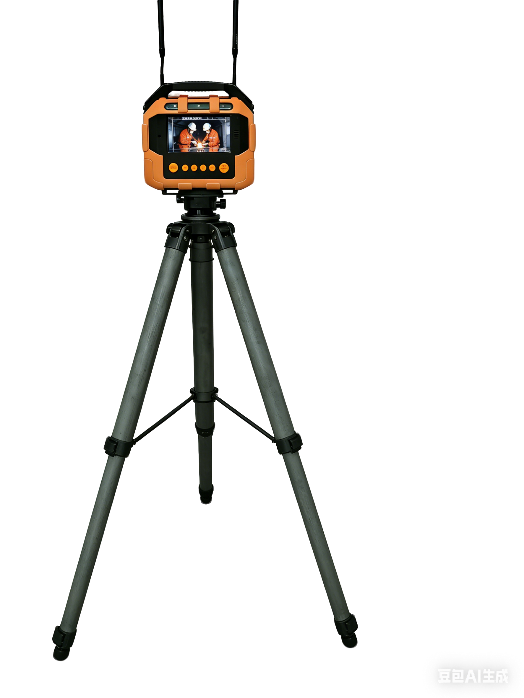

2、區域監測主機（ERUN-QB9810）
2.1 功能特點
★可同時檢測多種因子（包括氣體濃度、溫濕度、顆粒物、氣壓、風速、風向、輻射等），具體檢測種類取決于儀器內部傳感器配置
★傳感器模塊化設計，可同時裝4個六合一模塊，每個模塊整體可插拔，氣路和通訊接口卡扣式連接
★單位切換，單位可選：μmol/mol、ppm、mg/m³、ppb、μg/m³、%Vol、%LEL
★內置泵吸式測量，10級流量可調
★5寸高清彩屏，電容觸摸屏，安卓操作系統，支持遠程維護和OTA遠程無線升級
★16G存儲容量，更大容量可選，支持多種存儲方式
★通訊接口：同時具有TYPE-C、WIFI、藍牙，可選配藍牙打印機實現現場打印功能
★無線傳輸，選配：LORA、MESH、4G、NB-IOT等，主通訊模塊通訊距離≥2000m、Mesh模塊通信距離≥200m，多臺儀器之間無線互聯，區域組網，數據上傳云平臺
★標配功能：GPS/北斗精準定位、LED照明、SOS一鍵呼救、三維智能跌倒報警、一鍵定位上傳，在地圖上顯示使用者信息、實時位置、濃度信息、經緯度和自定義地址信息、軌跡查詢等
★選配功能：一鍵拍照（大于800W像素）、錄像、本機視頻查看等
★數據統計分析功能
★出廠參數及存儲數據恢復功能，可選擇部分或全部恢復，避免誤操作
★可顯示最大值、最小值、加權平均值，實時曲線顯示
★多種報警方式報警模式設置，報警時多方位立體指示報警狀態，多種報警音可選
報警方式：聲光報警、聲光+視覺報警、震動報警、語音（多語言）報警
報警種類：濃度報警、欠壓報警、故障報警、泵堵塞報警
報警模式：低報警、高報警、區間報警、加權平均值報警
★誤操作識別功能
★零點自動跟蹤
★目標點多級校準
★本安電路設計，防爆、防震、抗靜電，抗輻射
★防護等級IP65
2.2 檢測方法
?氣體采樣方法：泵吸式
?檢測原理：電化學、催化燃燒，紅外、PID（光離子）
2.3 主要技術參數
| 參數項 | 技術指標 |
|---|---|
| 檢測因子 | 1-24種氣體（一氧化碳CO、硫化氫H2S、氧氣O2、可燃氣體Ex、二氧化碳CO2、VOC等），根據現場環境和用戶需求而定 |
| 檢測范圍 | 根據現場環境和用戶需求而定 |
| 分辨率 | 0.001ppm（0-10ppm高精度）/0.01ppm（0～10 ppm）；0.01ppm（0～100 ppm），0.1ppm（0～1000 ppm），1ppm（0～5000 ppm以上）；0.1%LEL；0.01%，0.001%Vol |
| 單位顯示 | 單位可選：μmol/mol、ppm、mg/m³、ppb、μg/m³、%Vol、%LEL |
| 檢測原理 | 電化學、催化燃燒、紅外、熱導、半導體、PID光離子等，根據量程、現場環境和用戶需求而定 |
| 傳感器壽命 | 電化學2-3年，催化燃燒2-3年，紅外5-10年，熱導2-5年，PID 2-3年 |
| 檢測方式 | 內置泵吸式，泵堵塞自動報警 |
| 顯示方式 | 7英寸720×1280觸摸高清彩屏，IPS全視角顯示 |
| 顯示內容 | 實時濃度、單位、分子式、報警狀態、時間、存儲狀態、通訊狀態、信號強度、電量、充電狀態等 |
| 檢測精度 | 典型精度：≤±2% FS（可選1%高精度傳感器） |
| 不確定度 | ≤±2% |
| 線性度 | ≤±2% |
| 重復性 | ≤±2% |
| 響應時間 | T90≤20秒（通用） |
| 恢復時間 | ≤30秒 |
| 工作電源 | DC3-5V |
| 電池容量 | 25000mAH可充電鋰電池，帶過充、過放、過壓、短路、過熱保護功能 |
| 使用環境 | 溫度：-20℃~+50℃，可定制-40℃~+70℃；相對濕度：10-95%RH |
| 通訊接口 | 標準Type-C快速充電與通訊 |
| 數據存儲 | 標準容量1000萬條以上；支持本機查看、刪除或數據導出，存儲時間間隔任意設置 |
| 日志記錄 | 記錄校準日志、維修日志、故障記錄，傳感器壽命到期提醒，下次濃度校準時間提醒功能 |
| 界面語言 | 中文、英文，其他語言可選 |
| 防爆類型 | ExibⅡCT4Gb;Ex ibⅢC T130℃ Db |
| 防護等級 | IP65 |
| 外殼材質 | 高強度耐腐蝕防火聚碳酸酯與橡膠保護套，防摔耐磨防靜電 |
| 外型尺寸 | 最大尺寸340×330×150mm(L×W×H) |
| 重量 | 約4.8Kg，配置不同重量有差異 |
| 標準功能 | GPS/北斗精準定位、LED照明、SOS一鍵呼救、三維智能跌倒報警、一鍵定位上傳等 |
| 選配功能 | ① 溫度檢測：-40℃~+80℃ 精度0.3℃；濕度檢測：0-100%RH精度3%RH ② 氣壓、壓差檢測、風速風向檢測 ③ 無線數據傳輸：LORA、4G、NB-IOT、MESH，電腦上位機軟件/云平臺/移動終端APP遠程監控數據，一鍵拍照、攝像頭監控與錄像查看等 |
| 標準附件 | 說明書、合格證、USB充電器、水汽粉塵過濾器1個、高檔防水防摔儀器安全箱（拉桿箱），0.4米不銹鋼采樣手柄（1-10米軟管，標準長度1米） |
| 選配附件 | ① 0.9米可伸縮采樣手柄（1-10米軟管，標準長度1米） ② 400℃、800℃、1300℃不同規格高溫采樣手柄（實現檢測高溫樣氣） ③ 1.2米土壤采樣手柄 ④ 水汽過濾器多個 ⑤ 三腳支架 |
| 廠家資質 | 企業信用證書AAA、國家高新技術企業證書、ISO45001職業健康安全管理體系認證證書、ISO9001質量管理體系認證證書、IS014001環境管理體系認證證書等 |
| 產品資質 | 計量器具型式批準證書CPA、防爆證、CE認證、計算機軟件著作權登記證書 |
2.4 儀器圖片
3、數據網關
3.1 功能特點
★可以與多種便攜式氣體檢測儀，移動氣體檢測儀（布控球氣體檢測儀）互聯互通，數據共享
★報警互聯：互聯的報警儀或移動氣體檢測儀發生濃度超標報警時，網關聯動報警，實現報警互聯
★語音對講：支持與移動氣體檢測儀進行語音對講，實現語音喊話
★通訊接口：同時具有WIFI、4G、Mesh自組網，RJ45等通訊方式，Lora可定制
★數據網關：可以通過LoRa，WiFi，Mesh接收檢測設備數據及圖像，然后將數據上傳云平臺
★本安電路設計，防爆、防震、抗靜電，抗輻射
★防護等級IP65
3.2 主要技術參數
|
參數項 |
技術指標 |
|---|---|
|
顯示方式 |
液晶屏顯示，IPS全視角顯示 |
|
顯示內容 |
實時濃度、單位、分子式、報警狀態、時間、通訊狀態、信號強度、電量、充電狀態等 |
|
工作電源 |
12V |
|
電池容量 |
10000mAH可充電鋰電池，續航大于20小時 |
|
報警音量 |
大于105dB@30厘米，大于100dB@1米 |
|
使用環境 |
溫度：-20℃~+50℃，可定制-40℃~+70℃；相對濕度：10-95%RH |
|
通訊接口 |
以太網 |
|
界面語言 |
中文、英文 |
|
防護等級 |
IP65 |
|
外殼材質 |
鋁合金 |
|
外型尺寸 |
210×170×80mm(L×W×H) |
|
重量 |
約2.5Kg，配置不同重量有差異 |
|
標準功能 |
報警互聯，數據采集，傳輸 |
|
通訊方式 |
自組網MESH、4G/5G、WIFI、RJ45，LoRa可定制 |
|
標準附件 |
說明書、合格證、充電器、安全箱 |
|
選配附件 |
三腳支架 |

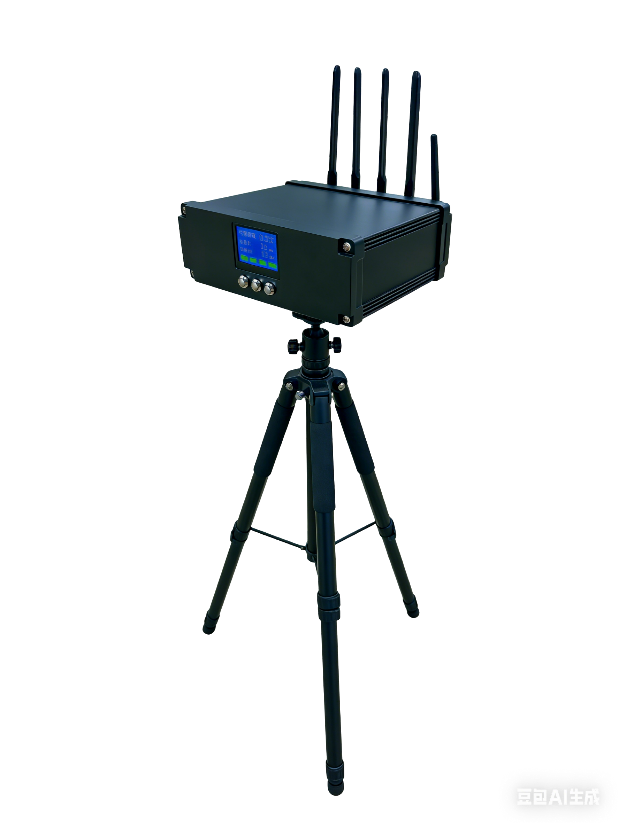

3.3 儀器圖片

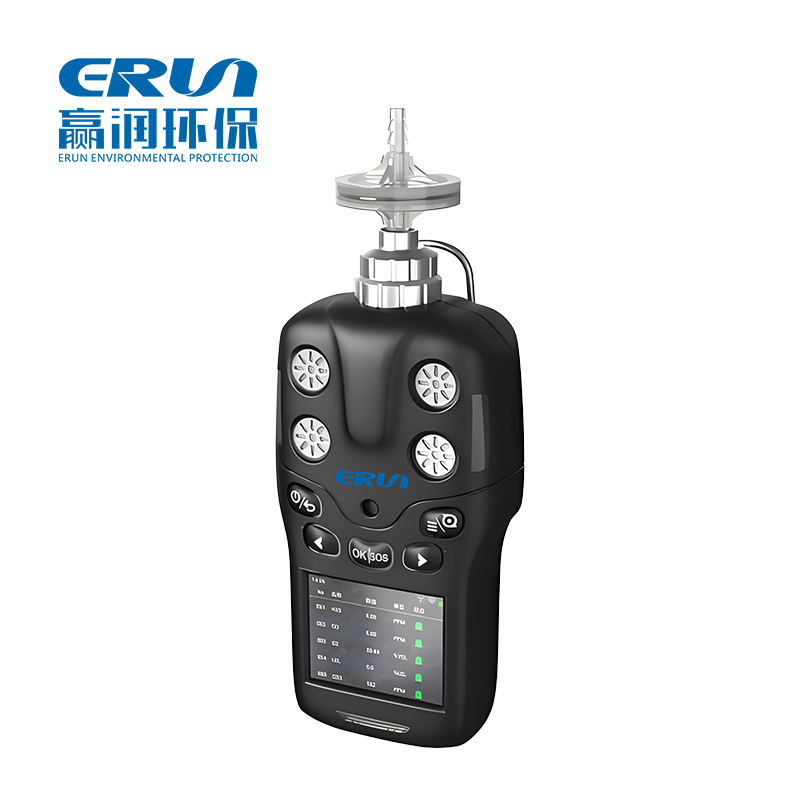

4、便攜式氣體檢測儀（ERUN-PG71B4）
4.1 功能特點
★可以同時檢測1～4種氣體（以實物為準），單位可選：μmol/mol、ppm、pphm、ppb、mg/m³、μg/m³、%Vol、%LEL
★內置泵吸式測量，可一鍵切換為擴散式測量
★LED照明
★采用數字傳感器，每個傳感器可插拔、智能識別、即插即用，免標定，可插在任意傳感器插槽位置
★可通過儀表設置打開或關閉任意一個傳感器
★傳感器缺失報警，傳感器壽命到期預警
★5按鍵操作，快捷一鍵校準功能
★2.4英寸高清彩屏
★數據存儲，存儲容量100萬條以上，可選配更大容量存儲卡
★通訊接口：TYPE-C快充與通訊
★選配無線傳輸：同時支持藍牙、WIFI、LoRa/LoRaWAN、4G/NB-IOT等方式，具有信號強度顯示；WIFI、4G可支持HTTP、MQTT、TCP、UDP等通訊協議
★選配功能：北斗定位，一鍵定位上傳云平臺，多臺儀器之間無線互聯，支持移動終端APP查看，遠程報警，通過電話、短信、微信進行提醒
★支持遠程維護及遠程升級
★SOS一鍵呼救
★數據恢復功能，部分或全部恢復出廠數據
★最大值、最小值、加權平均值顯示，實時曲線、條形圖、列表顯示
★多種報警音可選，報警音可分別獨立設置，報警音量大于95dB@30厘米
★多種報警方式報警模式，三級報警點設置，可關閉報警
報警方式：聲光報警、震動報警、語音報警
報警種類：濃度報警、欠壓報警、故障報警、泵堵塞報警、跌倒報警、SOS報警（運動報警、主動呼救）
報警模式：低報警、高報警、區間報警、TWA/STEL報警
★零點自動跟蹤
★目標點多級校準
★本安電路設計，防爆、抗震、抗靜電，抗輻射干擾
★防護等級IP65
4.2 檢測方法
?氣體采樣方法：泵吸擴散式二合一
?檢測原理：電化學、催化燃燒，紅外、PID光電致離等
4.3 主要技術參數
|
參數項 |
技術指標 |
|---|---|
|
檢測氣體 |
有毒氣體、氧氣、二氧化碳、可燃氣體、VOC等，選配：1～4種氣體隨意組合，溫濕度、氣壓、海拔、風速測量 |
|
應用場合 |
消防、應急救援、受限空間、石油、化工、冶金、煉化、燃氣、倉儲、醫藥、環保、空氣治理等場合 |
|
檢測范圍 |
0～1、10、100、1000、5000、50000、99999ppm、100%LEL、20%、50%、100%Vol可選，其他量程可訂制 |
|
分辨率 |
0.01ppm或0.001ppm（0～10 ppm）；0.01ppm（0～100 ppm），0.1ppm（0～1000 ppm），1ppm（0～1000 ppm以上），0.1%LEL、0.1%Vol、0.01%Vol |
|
檢測原理 |
電化學、催化燃燒、紅外、熱導、PID光致電離等，根據氣體類型、量程、現場環境和用戶需求而定 |
|
最大允許誤差值 |
典型精度≤±3%F.S（更高精度可訂制） |
|
線性度 |
≤±2% |
|
響應時間 |
T90≤20秒（通用） |
|
重復性 |
≤±2% |
|
不確定度 |
≤±2% |
|
工作環境 |
溫度：-20～+55℃（典型值）、-40～+70℃（定制），濕度：10～95%RH（常規）非凝露場合 |
|
恢復時間 |
≤30秒 |
|
特殊工況 |
選配高溫采樣降溫過濾手柄，適用檢測1300度以內的高溫、高濕、高粉塵樣氣 |
|
溫濕度測量 |
選配：溫度-40℃~+120℃，精度0.5℃；濕度0～100%RH，精度3%RH |
|
工作電源 |
7.4VDC |
|
電池容量 |
7.4V，2700mAh（3.7V，5400mAh）可充電高分子聚合物鋰電池，其他容量可定制 |
|
顯示方式 |
2.4英寸LCD彩屏 |
|
檢測方式 |
內置泵吸式+擴散式 |
|
報警方式 |
聲光報警、振動報警、聲光+振動報警、語音報警、關閉報警可設 |
|
報警音量 |
≥95dB@30厘米 |
|
通訊接口 |
標準Type-C快充與通訊 |
|
數據存儲 |
標配100萬條數據存儲容量(更大容量可定制) |
|
防護等級 |
IP65 |
|
防爆類型 |
本質安全型 |
|
防爆標志 |
ExibⅡCT4Gb;Ex ibⅢC T130℃ Db |
|
執行標準 |
GB 15322.3-2019《可燃氣體探測器 第3部分：工業及商業用途便攜式可燃氣體探測器》 |
|
外型尺寸 |
147×83×50mm(L×W×H)殼體尺寸，不含背夾厚度 |
|
重量 |
約430g |
|
標準附件 |
說明書、合格證、充電器（含數據線）、儀器安全箱、三通配件、過濾器、0.2米天鵝頸采樣探針 |
|
選配附件 |
1、多個過濾器 |
4.4 儀器圖片
5、便攜式報警提示器（ERUN-PG71B4）
5.1 功能特點
★本安設計，低功耗待機時間長
★高強抗沖擊塑料外殼，體積小，攜帶方便
★接收便攜檢測儀和區域監測主機無線互聯預警信息
★液晶顯示屏顯示預警信息（信息來源，位置編號，濃度值，報警種類等）
★硫化氫、一氧化碳、氧氣、可燃氣（可選配）
★支持SOS呼救（可選）
5.2 主要技術參數
|
參數項 |
技術指標 |
|---|---|
|
無線互聯 |
與便攜檢測儀、區域主機無線互聯預警 |
|
無線方式 |
Lora無線傳輸，距離400米 |
|
電源 |
7.4V，2700mAh（3.7V，5400mAh）可充電高分子聚合物鋰電池，其他容量可定制 |
|
報警方式 |
聲光報警、振動報警，欠壓報警 |
|
工作條件 |
溫度：-20℃-50℃；濕度：0-90%RH(無凝露) |
|
防爆等級 |
ExibⅡCT4Gb;Ex ibⅢC T130℃ Db |
|
外型尺寸 |
147×83×50mm(L×W×H)殼體尺寸，不含背夾厚度 |
|
重量 |
385g |
|
防護等級 |
IP65 |

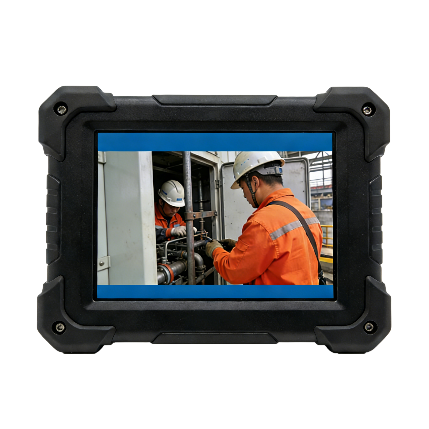

6、移動終端ERUN-IPAD

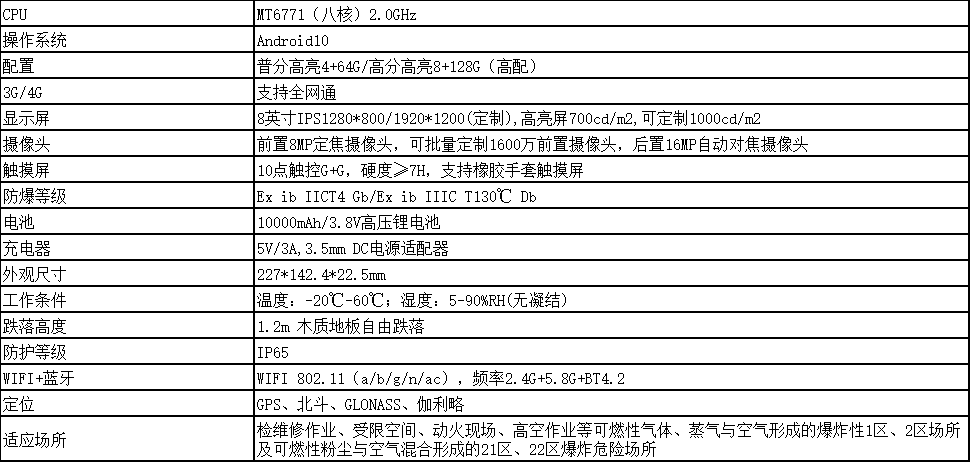

6.1主要技術參數

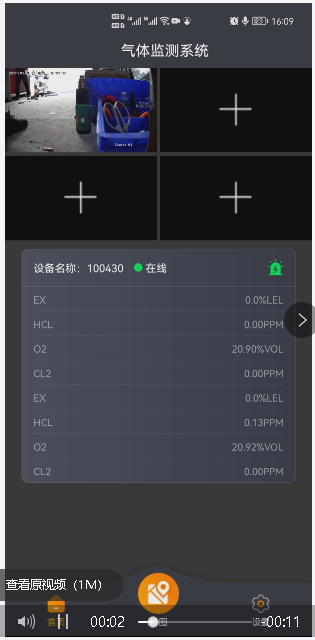

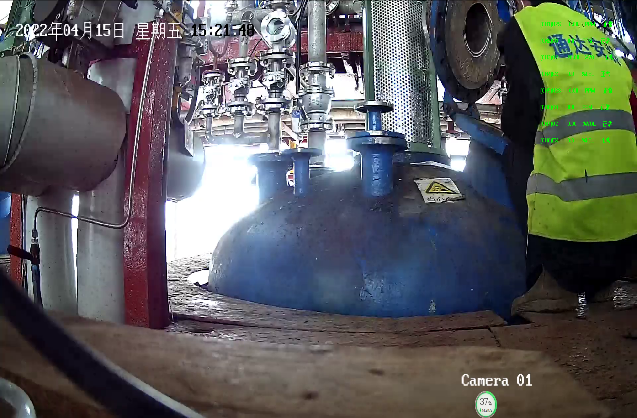

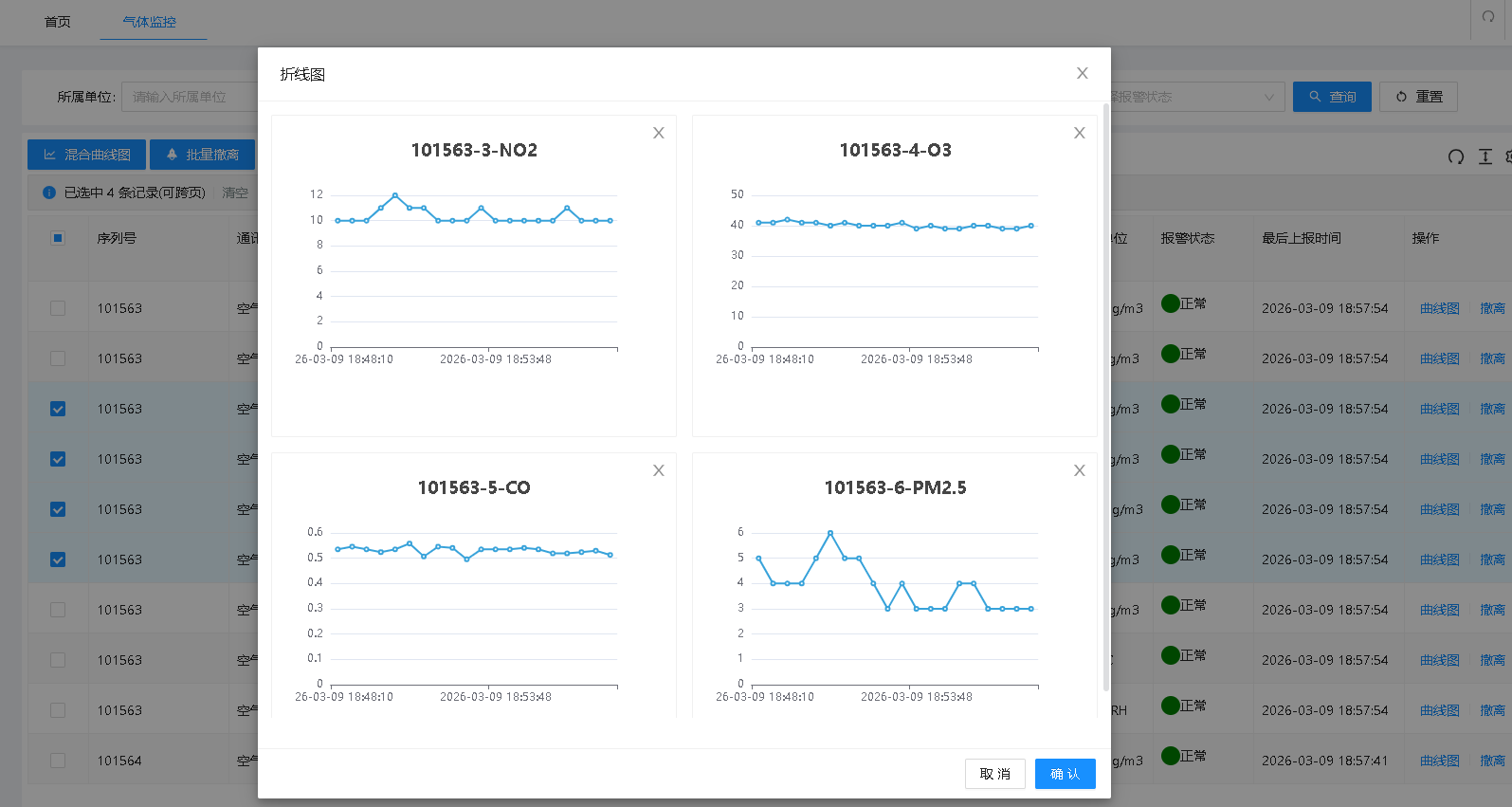

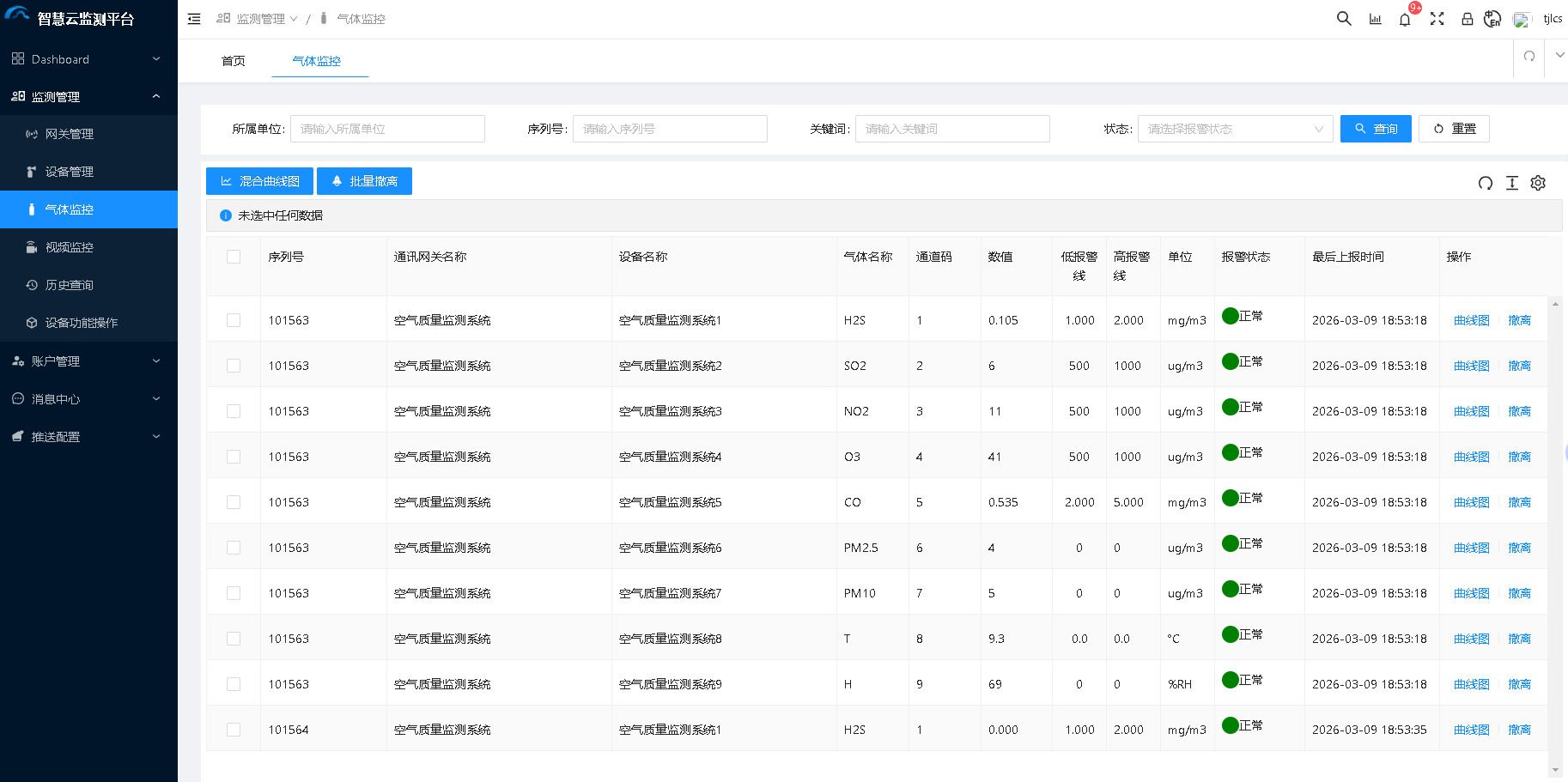

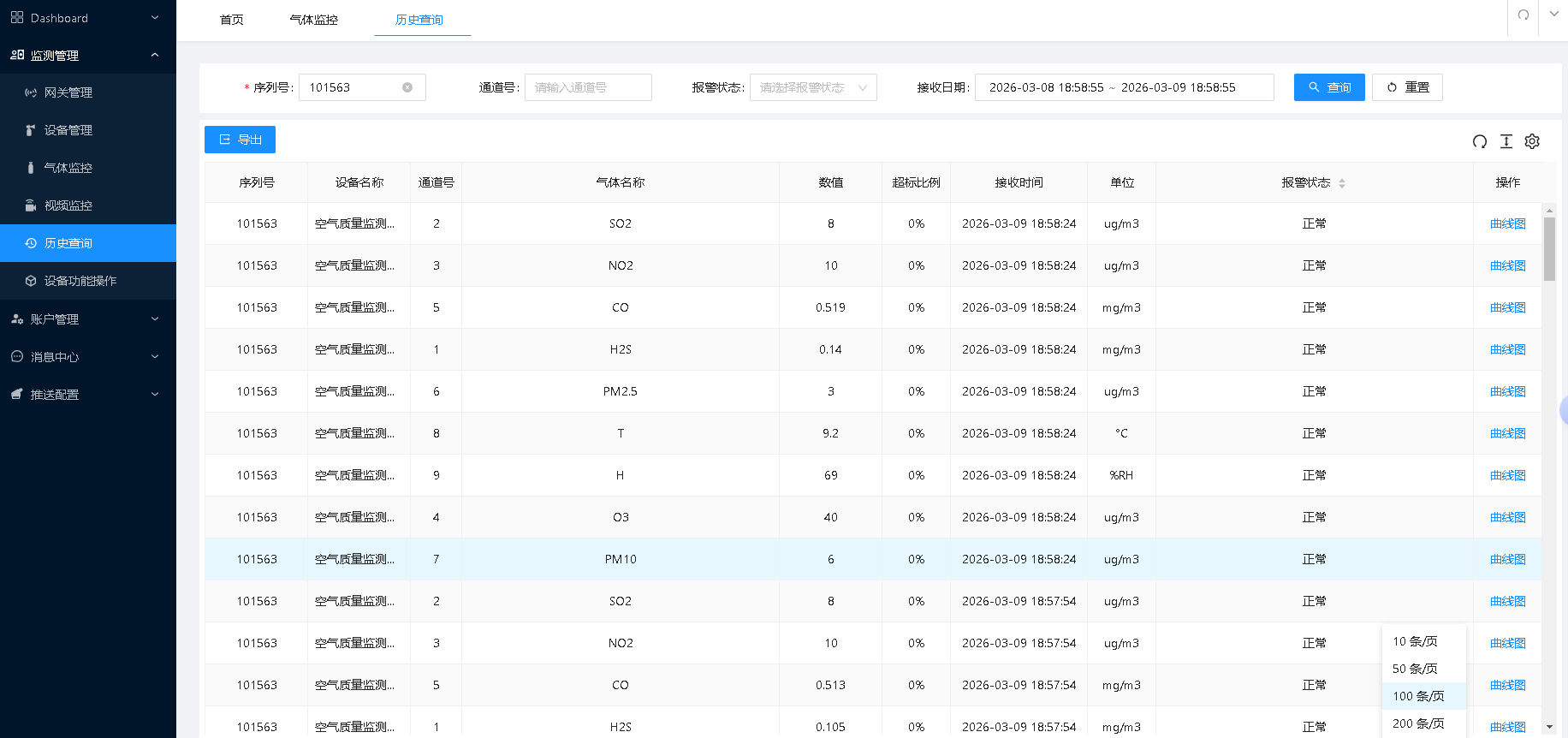

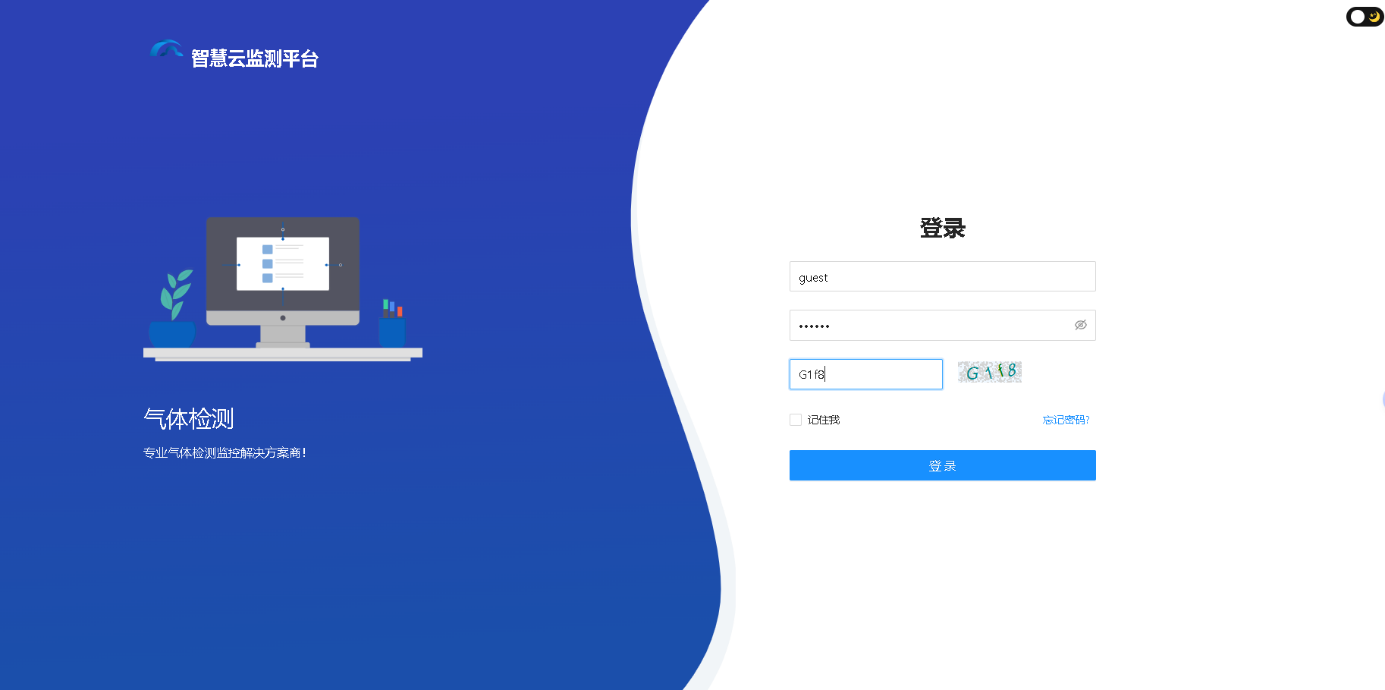

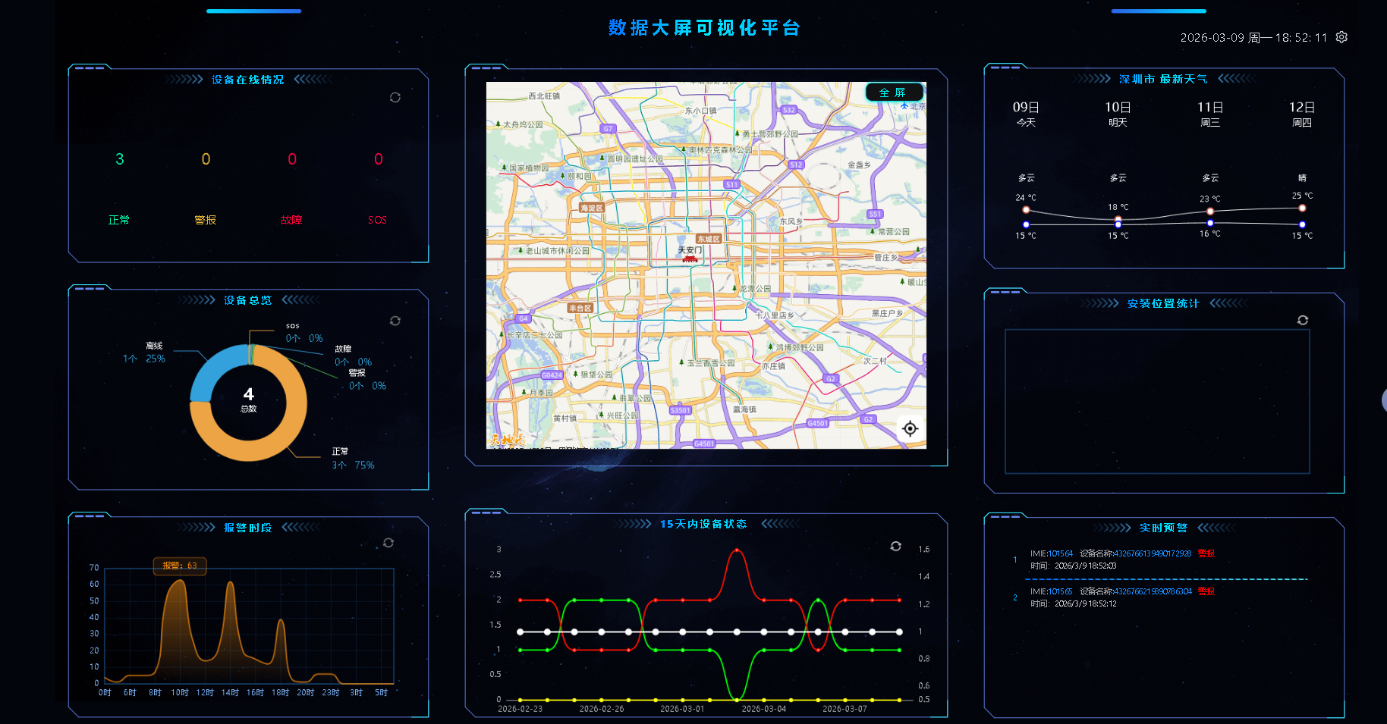

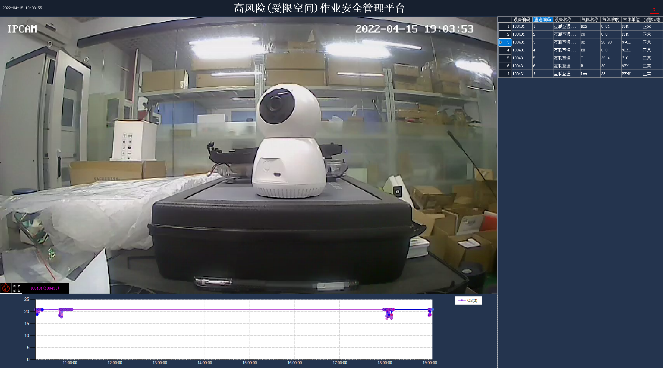

ERUN大數據遠程監測云平臺介紹：
在企業安全生產、重大危險源監控、廢氣排放、科技研發、環境保護、消防安全等方面，都需要對可燃氣體、有毒有害氣體、氧氣、溫濕度、壓力、風力、粉塵、液位、流量等信息進行不間斷采集和監測，并具備信息遠傳、連續記錄、事故預警、信息存儲、報警輸出及控制等功能。
ERUN智慧云監測平臺是基于物聯網，專為工業應用設計開發的一個全方位的平臺，它突破了原有系統的服務瓶頸，無限增大了監控覆蓋范圍和服務可擴張性，而且基于大數據分析，系統可以為用戶提供實時在線監測、權限管理、現場泄漏源分析、數據變化趨勢及統計、歷史記錄查詢、軌跡追蹤等功能應用。
監測點通過GPRS傳輸?shù)皆破脚_，管理者可以通過遠程登錄平臺賬號進行查看點位實時濃度檢測，手機或者PC端都可查看。
1、系統功能
1.1 實時在線監測：實現實時在線監測設備檢測數據，遠程查看現場參數，減少工作管理人員在控制室與現場間來回跑動。在線監測分為本地監測和遠程監測兩種方式，本地監測位于現場附近；遠程監測位于現場較遠或跨區域異地位置。
1.2 自動報警：當數據超過閥值時，系統自動發出報警及控制信號，為管理者及時提供報警聲光信息，通過系統的設備定位功能，可快速定位報警位置，展開救援。用戶可靈活根據應用需要配置前端設備報警裝置，實現自動報警應急處理，減少人工處理流程。數據管理：監測平臺將前端設備數據采集后，系統自動對數據進行存儲、分析處理，以可視化圖形、列表展現給用戶，為企業安全建設提供有力支持。
1.3 歷史數據查詢：系統中的歷史記錄主要分布在三個區域，檢測儀、集中控制器、服務器數據庫。通過輸入設備信息或者選擇日期，查找相關的歷史數據，為數據的統計以及事故后的分析提供依據，有助于管理者了解動態。
1.4 報警信息統計及查詢：系統自動對已發生的事故信息進行統計，通過日志查詢可查看歷史報警信息，為管理者加強安全生產管理提供依據。
1.5 用戶運維管理：監測平臺可對用戶進行權限、任務、基本信息進行管理，方便用戶分級、分區域管理，為管理者提供責任明確、任務分配清晰的管理平臺。
1.6 設備管理：通過監測平臺，用戶可對遠程設備進行管理，啟用、關閉、參數更新、狀態監測等操作，現場設備可進行位置規劃，與地圖聯動，實時掌握現場設備運行情況，減少管理人員現場巡查。
1.7 數據服務：通過監測平臺可向第三方系統提供數據服務，例如與環保局、安監局、DCS及PLC等綜合監測系統對接，實現數據共享、數據轉換服務。
1.8 軌跡跟蹤：具有GPS功能的探測器，可將GPS位置信息實時上傳平臺，系統自動記錄其軌跡，管理者可實時查看探測器移動軌跡，并可通過歷史查詢軌跡記錄，為管理者進行數據分析及策略制定提供有力支持。
1.9 遠程維護：系統支持對前端設備進行遠程診斷、參數維護，避免經常往返現場，提高工作效率，降低運維成本。
1.10 遠程視頻監測：可將設備前端視頻遠程到平臺，查看現場場景，實現遠程可視化、立體化監測。
1.11 語音對講：通過云平臺可與前端設備發起語音對講。
2、系統界面圖
登錄界面
大屏界面
監測界面
查看曲線圖界面
查看歷史記錄界面
視頻查看
APP查看
監測界面及現場應用圖片
監測界面及現場應用圖片
3、系統特點
智慧云監測平臺，是一個開放性的系統，兼容性強，適用于各種應用場景，具有以下特點：
3.1 云平臺：采用了云服務器作為監測平臺的運行環境，為用戶提供了一個穩定、安全、快速的系統，方便升級，不影響用戶使用。
3.2 曲線顯示：可對最近一段時間監測數據進行曲線顯示，查看濃度變化趨勢，或選擇多個通道查看曲線，對比分析。
3.3 軌跡追蹤：前端設備可進行定位規劃，實現位置跟蹤及軌跡追蹤，快速定位故障點。
3.4 移動監測：用戶可通過電腦、手機、IPAD等設備登陸系統隨時隨地查看監測狀態。
3.5 多種報警通知方式：系統根據報警信息，實時在監測界面上進行聲光提示和報警通知，還支持通過短信、微信方式進行報警通知；發生告警時，在地圖中可快速定位報警地點及設備相關信息。
3.6 監測周期可調：可根據用戶需要，靈活調整數據上報周期，實現實時快速數據監測，無線用戶可通過此功能控制流量。
3.7 智能用戶管理：根據用戶權限可智能區分設備、區域以及操作功能，管理者可對相關人員進行任務安排、行程制定等服務。
3.8 組網靈活：前端設備可通過有線或無線網絡接入平臺，可適應各種場景使用。
3.9 兼容性強：前端設備不僅支持氣體檢測儀，還可以支持壓力、溫濕度、風力、風向、流速等設備接入；同時可接入PLC、DCS等自動化系統。
3.10 氣體濃度和視頻圖形同時監測。
電話：4001780085
業務手機：18166600150（微信同號）
郵箱：wsl@xayingrun.com
【人事行政部電話】：15339069396
地址：陜西省西安市高新區科技二路67號啟迪中心T3座28層
業務手機：18166600150（微信同號）
郵箱：wsl@xayingrun.com
【人事行政部電話】：15339069396
地址：陜西省西安市高新區科技二路67號啟迪中心T3座28層
贏潤環保微信公眾號
Copyright ? 2024 西安贏潤環?？萍技瘓F有限公司 All Rights Reserved. 陜ICP備18010866號-2
